SYSTEM TM 74HI

System służy do konstruowania okien, drzwi, witryn o wysokich parametrach termoizolacji przeznaczonych do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.

Zastosowane w systemie termoizolatory (wykonane z poliamidu wzmocnionego włóknem szklanym) oraz przestrzeń pomiędzy nimi wypełniono dodatkowo pianką poliuretanową. System pozwala na tworzenie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profili w układzie od zewnątrz, jak i od wewnątrz.

Pobierz Ulotka TM74HI (1.48 MB)

Zalety systemu

• optymalizacja kosztów eksploatacji budynków dzięki podwyższonej izolacyjności termicznej profili,
• możliwość realizacji nowoczesnych rozwiązań konstrukcji okiennych w różnych konfiguracjach,
• możliwość gięcia profili,
• możliwość instalowania okien w systemach fasadowych,

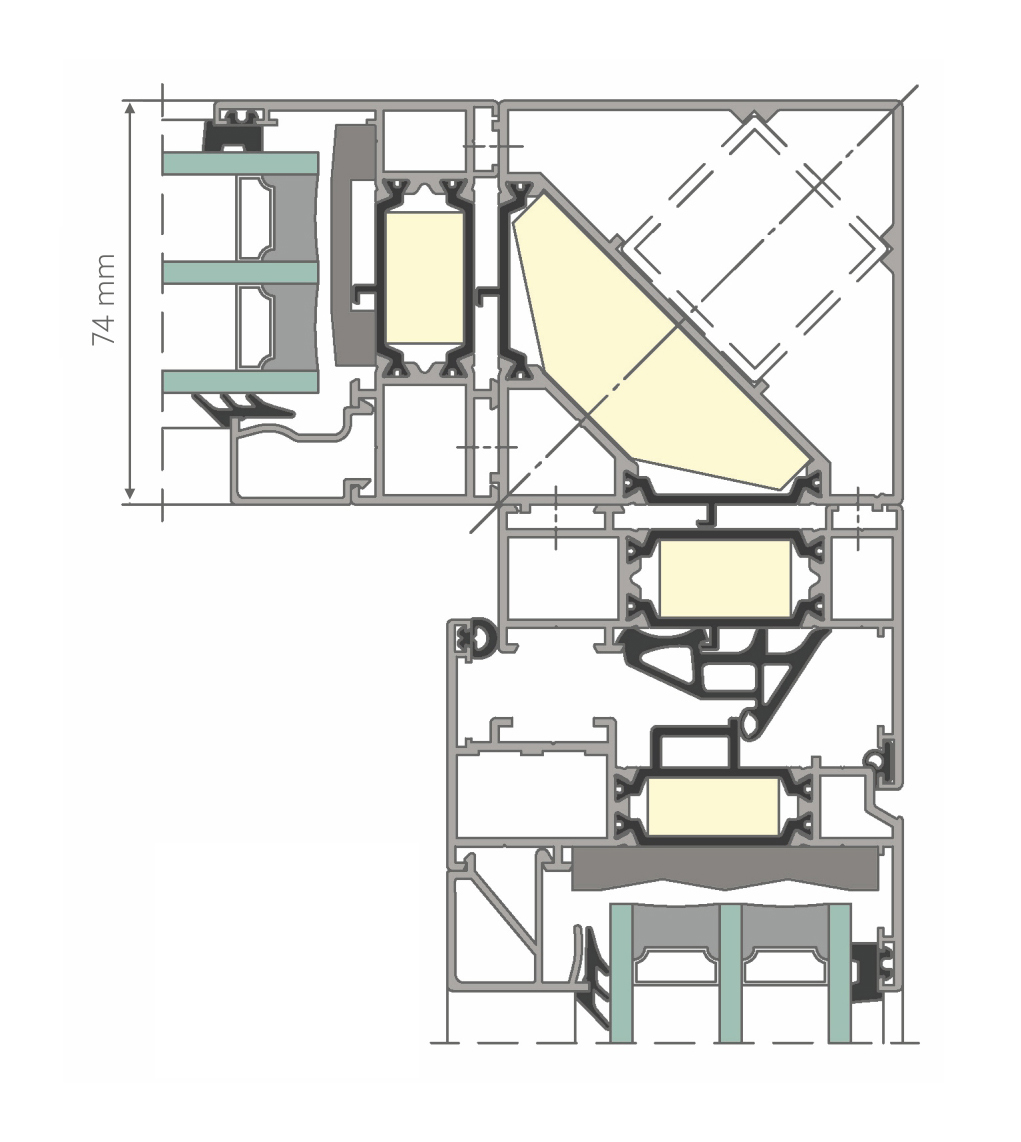

• możliwość budowy zestawów konstrukcji łączonych pod dowolnym kątem,
• możliwość stosowania pełnej gamy nowoczesnych okuć oraz indywidualnych klamek lub pochwytów dziękizastosowaniu profili o różnej szerokości,
• możliwość stosowania ukrytych zawiasów oraz zamków sterowanych pilotem dzięki zastosowanym szerokościom profili,
• dzielone przekładki termiczne eliminujące efekt bimetalu,
• możliwość łączenia z innymi systemami Yawal.

Parametry techniczne

	TM 74HI OKNA	TM 74HI DRZWI
Przepuszczalność powietrza	klasa 4 wg PN-EN 12207	klasa 4 wg PN-EN 12207
Wodoszczelność	E 1050 wg PN-EN 12208	E 900 wg PN-EN 12208
Współczynnik przenikania ciepła	Uf = od 1,0 W/m2K wg PN-EN ISO 10077-2	Uf = od 1,2 W/m2K wg PN-EN ISO 10077-2
Izolacyjność akustyczna	Rw = 31÷44 dB wg PN-EN ISO 20140-3	Rw = 28÷42 dB wg PN-EN 20140-3
Odporność na włamanie	RC2, RC2N, RC3	RC2, RC2N, RC3
Odpornosc na wiatr	klasa 5	klasa 4

CHARAKTERYSTYKA SYSTEMU

Głębokość konstrukcyjna okna	Profil ościeżnicy 74 mm Profil skrzydła 83,4 mm
Głębokość konstrukcyjna drzwi	Profil ościeżnicy 74 mm Profil skrzydła 74 mm
Grubość szyby dla okna	Profil ościeżnicy 16÷58 mm Profil skrzydła 25÷66 mm
Maksymalny ciężar skrzydła	Okna 180 kg Drzwi 250 kg
Maksymalne wymiary	Okna - jednoskrzydłowe: 1400 mm x 2800 mm (szer. x wys.) - dwuskrzydłowe: 2400 mm x 2700 mm (szer. x wys.) Drzwi - jednoskrzydłowe: 1400 mm x 3000 mm oraz 1103 mm x 3085 mm (szer. x wys.) oraz 1500 mm x 2600 mm (szer. x wys.) - dwuskrzydłowe: 2700 mm x 2800 mm (szer. x wys.)
